Vas de expansiune cu membrană, fără circulație internă, pt instalația de alimentare cu apă a sistemelor de stingere a incendiilor, sisteme de ridicare a presiunii, instalații de încălzire în pardoseală, instalații geotermale sau alte instalații de încălzire (sisteme care nu necesită îndeplinirea standardului DIN 1988), în circuit închis.
Construit și testat în conformitate cu DIN EN 13831. Aprobare în conformitate cu Directiva Europeană privind Echipamentele sub Presiune 2014/68/EU.

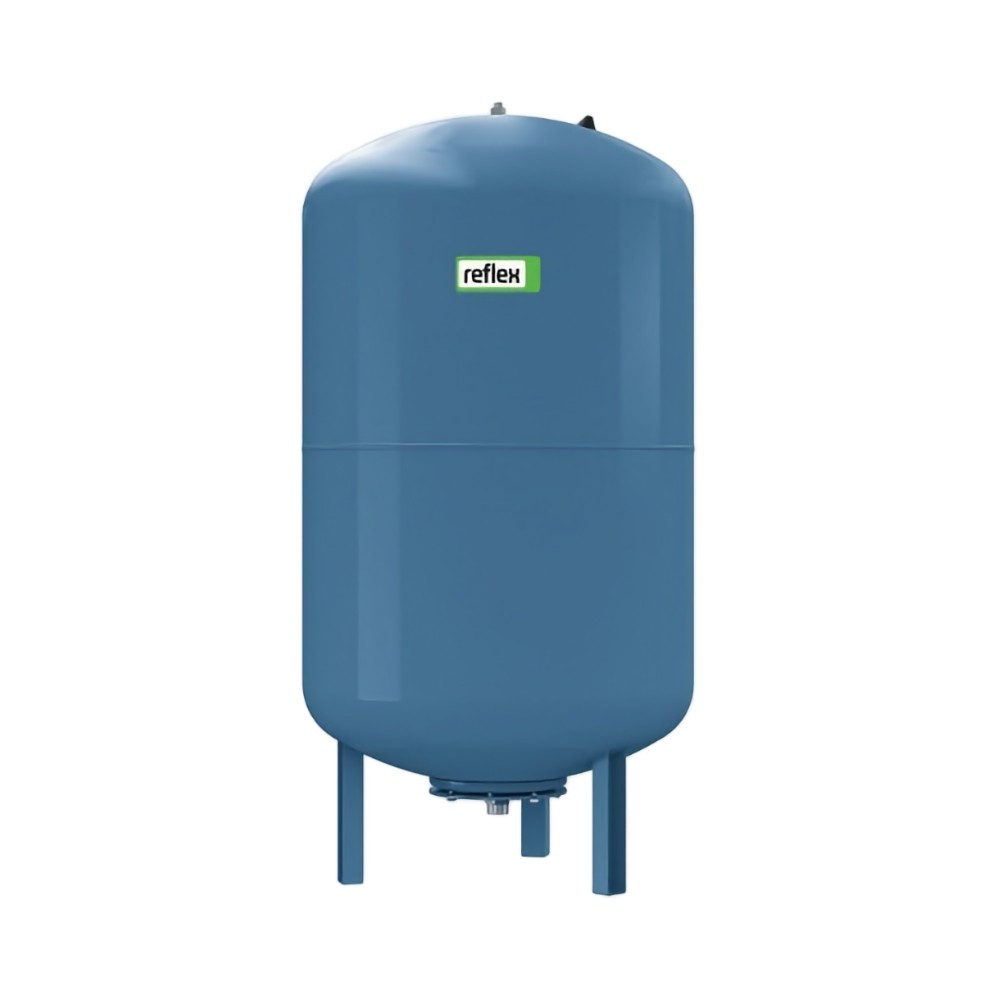

Tip
DE 100
Volum nominal 100 litri
Volum nominal util 75 litri
Temp. max. permisă în instalație 70°C
Temp. max. de operare pt. membrană 70°C
Presiunea maximă de operare 10 bar
Presiune camera cu gaz din fabrică 4 bar
Conexiune cu filet exterior G 1”
Diametru 480 mm
Înălțime 852 mm
Înălțime conexiune apă 143 mm
Înălțime la înclinare 874 mm
Masă 14,80 kg
Membrană tip sac, conform DIN EN 13831, înlocuibilă de la 50 litri în sus
Presiune maximă de operare: 10 bar, 16 bar sau 25 bar
Părțile aflate în contact cu apa sunt protejate la coroziune
Acoperire exterioară durabilă, din rășină epoxidică
De la Ø 1000 mm includ manometru în camera de gaz, manometrul și supapa de aer fiind protejate de un colier metalic
Pt. 33 litri variantă cu colier de fixare pe perete
Vasele stau vertical, pe 3 picioare din profile de oțel de la DE 50 în sus
Următoarele tipuri de vase de expansiune Refix DE sunt echipate din fabrică cu un cuplaj pentru montare detector de rupere a membranei MBM II:
→ 10/16/25bar: capacitate ≥ 1000litri / Ø ≥ 1000mm
