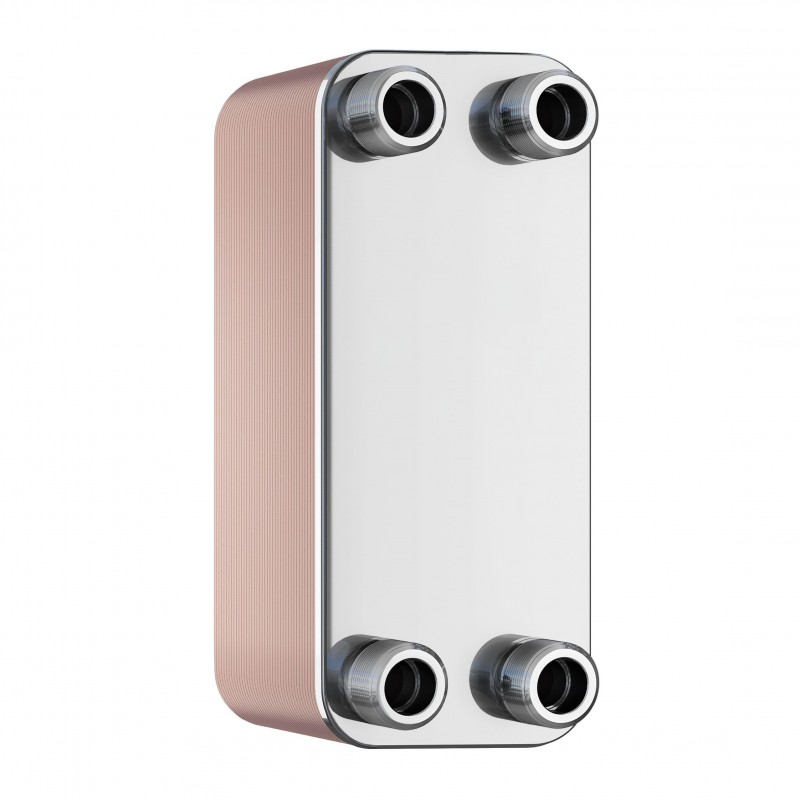

Schimbatoare de caldura Reflex Longtherm RMB-31-60 - 100 kW
Reflex Longtherm
Schimbătorul de căldură cu plăci Reflex Longtherm funcționează pe principiul contracurentului. Cele două medii din schimbătorul de căldură curg unul spre altul din direcții opuse (contracurent) pentru a permite cel mai eficient transfer de căldură.
În mod standard, Reflex folosește pentru plăci oțel inoxidabil (AISI 316L), cu o grosime de 0,3 mm pt. schimbătoarele de căldură sudate și 0,5 mm pt. schimbătoarele de căldură cu garnituri și șuruburi.
După mărimea canalului imprimat, plăcile de la schimbătoarele de căldură Longtherm sunt de 2 tipuri:
Placă tip L (cu înălțime redusă a canalului imprimat, pierdere de presiune redusă și eficiență redusă pentru transferul termic) și
Placă tip H (cu înălțime mai mare a canalului imprimat, pierdere de presiune ridicată și eficiență ridicată pentru transfer termic)
În cazul schimbătoarelor de căldură Longtherm de tip M, plăcile tip L și H alternează (piedere de presiune medie și eficiență medie pt. transfer termic).
După modul de îmbinare al plăcilor, schimbătoarele de căldură Longtherm sunt de 2 tipuri:
- sudat (R_B-...), cu plăci din oțel inoxidabil sudate cu aliaj de cupru
- cu garnituri și șuruburi (R_G-...), cu plăci din oțel inoxidabil, prevăzute cu garnituri din butil NBR, fără adeziv, montate pe bara superioară de susținere și apoi fixate cu șuruburi pe cadrul din oțel carbon.
După modul de trecere al agentului termic prin schimbătoarele de căldură sudate Longtherm, sunt disponibile două versiuni:
- cu trecere simplă (R_B-...)
- cu trecere dublă (R_B-2-...)
Trecere simplă și trecere dublă
Schimbătoarele de căldură sudate cu trecere dublă sunt destinate pentru debite masice mici și o diferență medie logaritmică de temperatură de valoare redusă.
Pentru R_B-110 și R_B-235, este disponibil Suport Longtherm cu picioare și urechi de prindere, din oțel rezistent.
Urechile de prindere pentru transport și manipulare pot fi demontate după punerea pe poziție.
Suport Longtherm se comandă separat.
Izolația termică, comandată separat, este disponibilă pentru toate modelele Longtherm Sudat cu trecere simplă (R_B-...).
Pentru a alege și dimensiona un schimbător de căldură, trebuie cunoscuți următorii parametrii:
Tipul de mediu (apă sau amestec apă-glicol)
Temperaturi intrare/ieșire pe primar și secundar
Puterea termică de transfer
Pierderile admisibile de presiune
Aprobare în conformitate cu Directiva pt. Echipamente sub Presiune 2014/68/EC.
Cu marcaj CE.
Tip
RHB-31-60
Număr de plăci 60
Grosime placă 0,3 mm
Volum parte primar (k2/k3) 1,40 litri
Volum parte secundar (k4/k1) 1,40 litri
Material placă AISI 316L
Material sudură cupru
Temp. max. perm. de operare 230°C
Pres. max. perm de operare 30 bar
Diferență max. primar/secundar 100 K
Conexiuni cu filet AG 1¼”
Material conexiuni AISI 316L
Tip conexiune filet
Înălțime corp schimbător 286 mm
Înălțime k2-k3/k4-k1 232 mm
Lățime corp schimbător 123 mm
Lățime primar-secundar 68 mm
Adâncime corp schimbător 151 mm
Masă 10,50 kg
