Reflex Storatherm Aqua

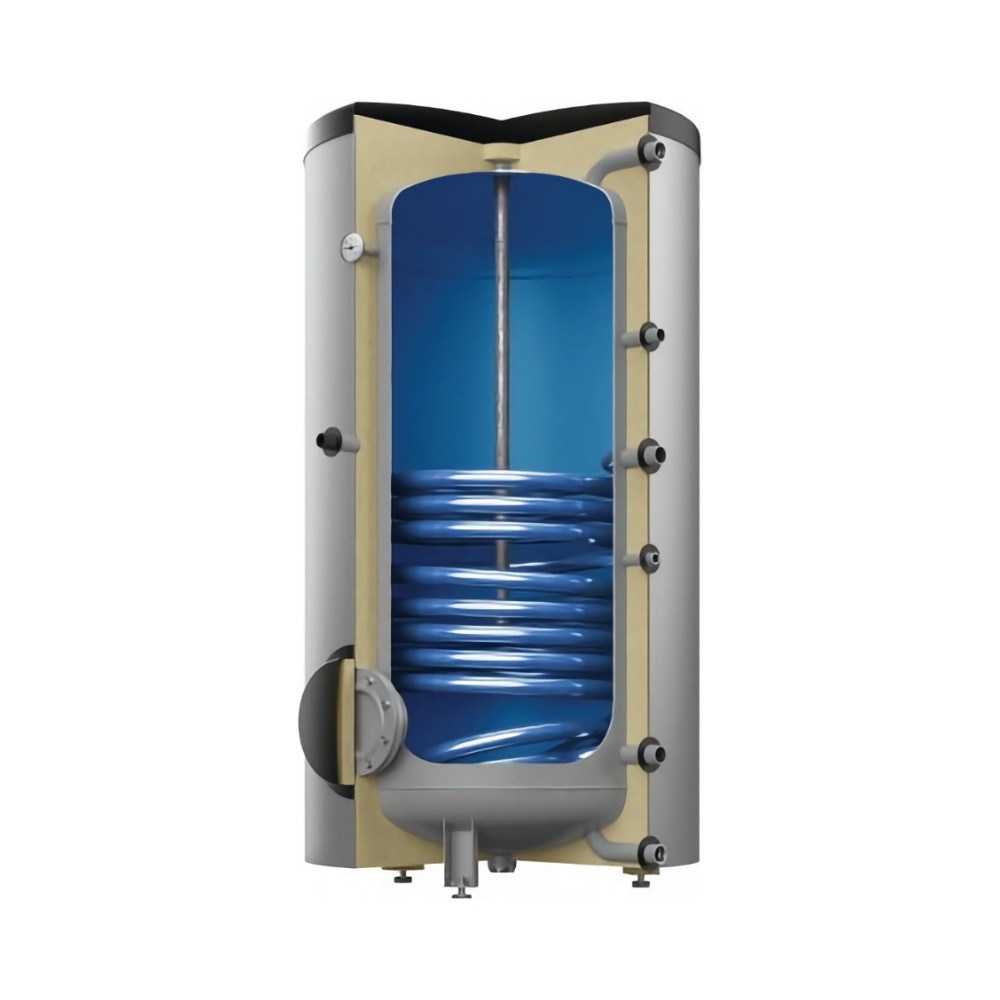

Boiler ACM (Apă Caldă Menajeră) cu încălzirea indirectă a apei potabile, poziție verticală, cu schimbător de căldură intern (serpentină de încălzire).
Boilerul ACM este construit din oțel S235JR+AR, proiectat conform DIN EN 12897 și Directiva Europeană pentru Echipamentele sub Presiune 2014/68/UE.
Emailarea interioară a rezervorului metalic, pentru realizarea condițiilor igienice necesare apei potabile, se realizeaza conform DIN 4835 T3.
Boilerele ACM de până la 500 litri sunt izolate termic cu sistem de izolație termică nedemontabil, cu eficiență energetică ridicată, conform DIN 4102-1 clasa de material B2.
Boiler ACM de 750 și 1000 litri, izolație termică nedemontabilă, cu grosimea de 100 mm;
Boiler ACM de 1500 litri și 2000 litri, cu izolație termică detașabilă din lână, cu grosimea de 120 mm, conform DIN 4102-1, clasa de material B2.
Boilerele ACM de până la 2000 de litri sunt livrate împreună cu izolația termică.
Boilerele ACM de 3000 litri și mai mari, sunt transportate orizontal, fără izolatie termică. Izolația termică trebuie comandată separat.
Boilerele ACM de până la 500 de litri sunt disponibile în clasele de eficiență energetică A, B și C.
Boilerele ACM > 500 de litri sunt disponibile numai în clasa de eficiență energetică C.
Pierderile de căldură sunt determinate pe un banc de testare, cu certificare externă.
Boiler ACM=DHW tank (Drinking Hot Water tank)
Tip AF 200/1M_C
Culoare jachetă folie alb
Tip izolație termică Izolație din spumă jachetă din folie
Grosime izolație termică 45 mm
Clasa eficiență energ. izolație termică C
Volum nominal rezervor 197 litri
Volum serpentină de încălzire 6 litri
Construit conform EN 12897
Temp. perm. de operare rezervor 95°C
Temp. perm. de operare pt. apa de încălzire din serpentină 110°C
Pres. max. perm de operare pt. apa de
încălzire din serpentină 16 bar
Presiune max. perm. de operare 10 bar
Conexiuni apă potabilă R ¾”
Conexiuni serpentină de încălzire R 1”
Conexiune recirculare R ¾”
Conexiuni apă rece/apă caldă R ¾”
Conexiuni tur/retur serp. încălzire R 1”
Coeficient NL 4,80
Pierderi căldură prin izolație 68 W
Suprafață de încălzire serpentină 0,95 m2
Diametru rezervor 450 mm
Diametru rezervor cu izolație 540 mm
Înălțime 1475 mm
Adâncime 609 mm
Înălțime la înclinare 1515 mm
Masă 56,10 kg
